智能中性線保護裝置：守護電氣系統 “生命線”

一、基本概念與核心價值

智能中性線保護裝置是專為低壓配電系統中性線 (N 線) 設計的智能防護設備，通過實時監測、主動補償和多重保護機制，解決中性線過流、過熱問題，預防電氣火災和設備損壞，提升電能質量。

核心價值：

• 消除電氣火災隱患：解決中性線電流過大導致的線纜過熱 (溫度可高達 150℃)
• 保護設備安全：防止中性線斷線引發的三相電壓不平衡，避免設備燒毀
• 提升電能質量：治理諧波污染，優化三相平衡，降低線損 (節能 5-10%)
• 智能預警與遠程監控：實時捕捉微小異常，支持手機 APP 遠程管理

二、工作原理：”檢測 – 計算 – 補償 – 保護” 四步防護

核心技術：有源電力濾波 (APF) 與動態平衡調節

1. 檢測：高精度霍爾傳感器實時采集N線電流數據(精度達0.5A)2. 計算：DSP+FPGA芯片快速分析諧波成分(3-25次，可選至49次)和三相不平衡度3. 補償：功率執行器件生成與異常電流幅值相等、方向相反的補償電流，注入中性線，抵消有害電流4. 保護：當電流超過閾值時，毫秒級(≤10ms)觸發保護，切斷故障回路

響應速度：全響應≤5ms，瞬時響應≤100μs，比傳統斷路器快 100 倍

三、核心功能詳解

1?? 中性線過流治理

• 諧波電流消除：針對 3N 次諧波 (3、9、15 次等)，補償率 > 90%，特別適合 LED 照明、變頻器等非線性負載
• 三相平衡調節：動態分配負載電流，將不平衡度控制在 5% 以內，減少中性線電流
• 零線電流消除：將中性線電流降低 70-95%，線纜溫度從 82℃降至 45℃以下

2?? 多重安全保護機制

• 過流保護：設定閾值 (50-1000A 可調)，超限時毫秒級斷電
• 溫度保護：監測線纜溫度，超 60℃預警，超 80℃斷電
• 過壓 / 欠壓保護：電壓異常時快速保護，防止設備損壞
• 斷零保護：檢測中性線斷線，立即切斷電源，避免中性點漂移引發的過電壓災難

3?? 智能監控與管理

• 全參數監測：實時顯示電壓、電流、諧波含量、溫度等 16 項電氣參數
• 多級報警：異常時聲光報警 + 短信 / APP 推送，故障定位精度 < 0.5 米
• 遠程運維：支持 RS485/WiFi/Ethernet 通信，手機 APP 實時監控與參數設置
• 數據記錄：存儲歷史數據，支持故障追溯與分析

四、典型應用場景

1?? 商業綜合體與公共建筑

• 購物中心：解決餐飲區大量 LED 照明、變頻設備導致的中性線過熱問題，消除火災隱患
• 醫院：保護 ICU、手術室等精密醫療設備，減少設備誤報警率 (降低 30%)，保障醫療安全
• 高鐵站 / 機場：治理充電樁、顯示屏等諧波源，確保票務系統穩定運行

2?? 工業與數據中心

• 工廠生產線：保護 PLC、變頻器等設備，減少停機時間 (降低 40%)，延長設備壽命
• 數據中心：解決服務器電源產生的嚴重 3 次諧波，防止中性線過熱引發宕機事故
• 化工園區：防爆型設計，在危險環境下提供可靠保護

3?? 住宅與老舊小區改造

• 高層住宅：解決電梯、變頻空調等設備導致的中性線過載，預防電氣火災
• 老舊小區：提升供電穩定性，將電壓合格率從 75% 提升至 99%，減少家電損壞率 (降低 90%)
• 電動自行車充電：防止違規充電引發的電氣火災，已被多地列為強制改造項目

五、主流產品對比 (部分)

品牌	型號	最大電流	諧波治理范圍	響應時間	特色功能	適用場景

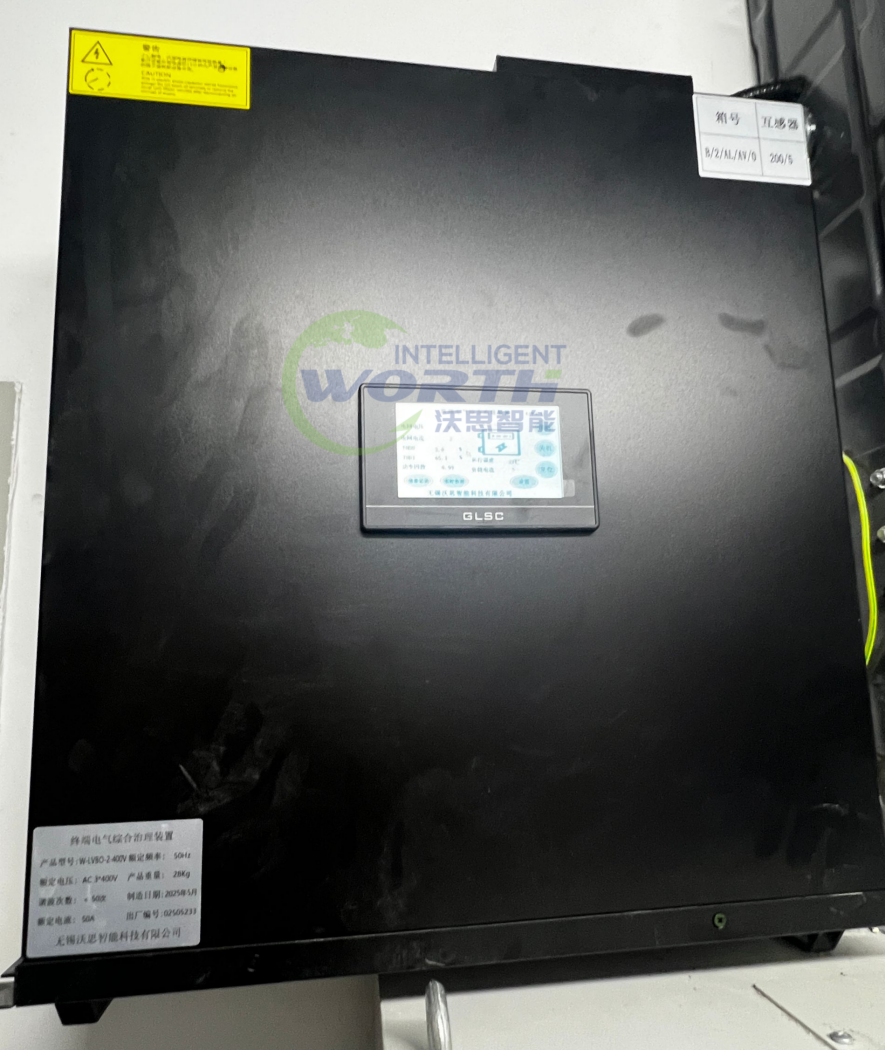

沃思智能	W 系列	20-600A	3-49 次	≤5ms	多級報警	醫院、數據中心、商業綜合體
浙江巨川	C 系列	20-100A	3-25 次	≤10ms	自適應學習算法	住宅、小型商業

六、選型與安裝要點

1?? 選型關鍵參數

• 額定電流：根據實際中性線最大電流選擇 (建議≥1.2 倍計算值)
• 諧波治理范圍：商業建筑選 3-49 次，住宅選 3-21 次
• 響應時間：醫療、數據中心等關鍵場所選≤5ms，普通場所≤10ms
• 防護等級：潮濕 / 粉塵環境選 IP54 以上，地下 / 戶外選 IP67

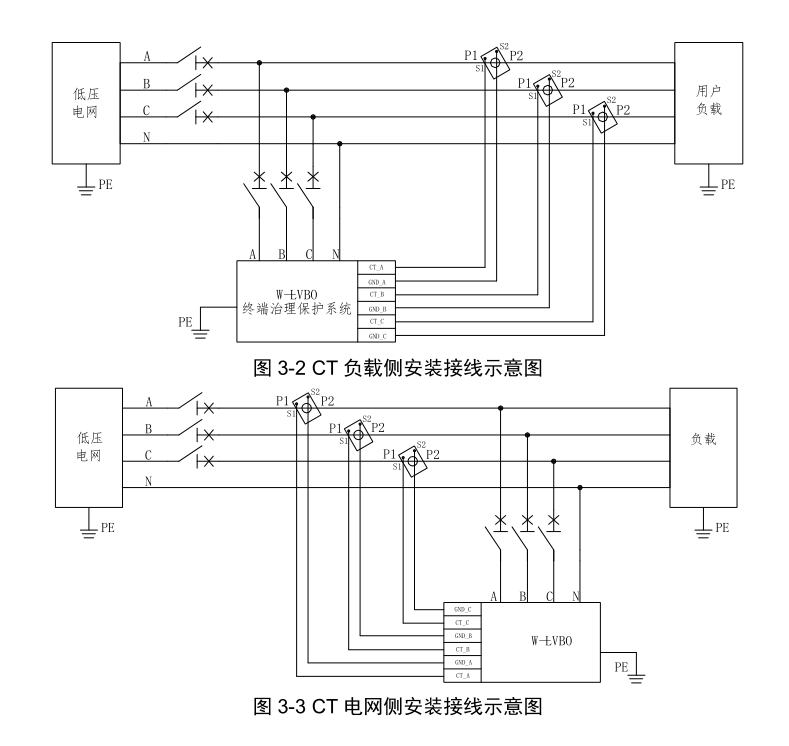

2?? 安裝指南

• 并聯接入：直接并聯在配電箱中性線回路，無需改變原有線路
• 空間要求：預留足夠散熱空間 (≥10cm)，避免陽光直射
• 接線規范：中性線必須可靠連接，相線與中性線對應接入
• 接地保護：裝置金屬外殼必須可靠接地，確保安全

七、與末端用電防護系統的關系

智能中性線保護裝置是末端用電防護治理系統的核心組件之一。在完整解決方案中：

• 中性線保護裝置專注解決 N 線過流、諧波和三相不平衡問題
• 智能微斷)提供過流、漏電、過壓保護，響應時間低至 150μs
• 絕緣監測模塊實時檢測線路絕緣狀態，預警漏電風險
• 智能電表提供能耗分析，優化能源管理

組合應用可構建完整的 “監測 – 分析 – 保護 – 管理” 體系，綜合解決末端用電安全問題，已被多地政府列為電氣火災防控重點推廣技術。

八、總結與展望

智能中性線保護裝置作為電氣系統的 “隱形衛士”，通過主動消除中性線隱患，已成為現代建筑電氣安全的必備設備。隨著 AI、5G 和數字孿生技術融合，未來產品將向以下方向發展：

1. 預測性保護：通過 AI 算法提前 72 小時預警潛在故障，準確率達 92%
2. 能源協同：與分布式能源、儲能系統聯動，優化整體能效
3. 云 – 邊協同：邊緣計算實現本地快速決策，云端提供全局分析與優化

選購建議：

• 醫院、數據中心等關鍵場所：優先選擇沃思智能W 系列，確保毫秒級響應和醫療級 EMC 性能
• 商業綜合體：考慮浙江巨川 系列，平衡性能與成本
• 老舊小區改造：選擇輕量級、無線通訊產品，降低改造成本

記?。褐行跃€雖 “隱形”，卻是電氣安全的 “生命線”，智能保護，防患于未 “燃”！
